外壁複合改修構工法 タケモルピンネット工法

タケモルピンネット工法とは

建物の外壁は温度変化や乾湿により絶えず伸縮を繰り返し、外壁の浮きやひび割れはこの伸縮が主な原因であるといわれています。
タケモルピンネット工法は外壁の伸縮を考慮したモルタル剥落防止工法で、在来のピンニングとエポキシ樹脂注入によるモルタル剥落防止工法とは全く異なった理論から成り立っています。

工法の特長

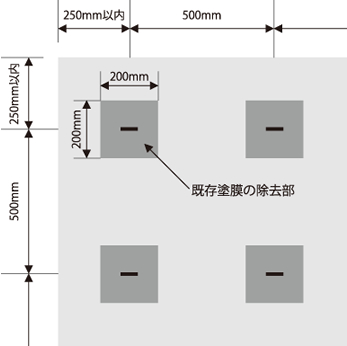

 既存塗材の局部除去による湿分の放出と改修層との接着力向上

 ガードピンとジャピナエポでモルタル層を躯体コンクリートに強固に緊結

  タケモルTM-100とタケモルネットで既存モルタル層を集成板的に補強

 平滑な塗装下地の形成と長期にわたる美観の維持

 既存モルタル層の撤去がないので建設廃棄物をほとんど産出しない

 注入工事が発生しないので予算立てが容易

 全国の組合員による責任施工体制と第三者損害保険の適用

施工手順

(画像をクリックすると大きく表示されます。)

1photo
マーキング
2photo
バイオハクリREにおる
既存塗膜の除去
3photo
ピンニング孔の穴あけ
4photo
一文字溝の刻設
5photo
ガードピンのピンニング
6photo
ひび割れ幅0.5mm以上の処理
6photo
タケモルフィラー塗布
7photo
タケモルTM-100塗付け
タケモルネット伏せ込み

使用材料

ガードピン

RC造・SRC造建築物の外壁モルタルの剥落防止目的に開発された、T字型の特殊ピンです。ひび割れの補修用にも効果を発揮します。

ガードピン
ジャピナエポ

適度な粘性(揺変性)を有する、常温硬化型の2液性エポキシ樹脂で、ピンニング用だけでなく、ガードピン頭部の充填作業に適した接着剤です。

ジャピナエポ
タケモルフィラー

超薄塗タイプのSBR系セメントフィラーで、種々の下地材とタケモルTM-100との仲介接着剤として効果を発揮します。また、鉄筋の防錆や下地の硬度アップ目的にも使用できます。

タケモルフィラー
タケモルTM-100

SBRを用いたポリマーセメントモルタルで、タケモルネットの伏せ込みが容易にできます。またSBRの効果で長期にわたってアルカリ性を保持し、更にアルカリ雰囲気においても長期にわたってガラス繊維製ネットが健全であることが確認されています。

タケモルTM-100
タケモルネット

SBRをコーティングしたしたガラス繊維製ネットで、絡み編みという手法によりほつれにくく、作業性のよいネットです。タケモルネットを芯材にすることでモルタル層に板状性が生じ、平滑な下地調整層が得られ、タケモルTM-100の所定厚の確保が容易になります。

タケモルネット
バイオハクリ RE

既存仕上げ塗膜の剥離剤で、旧塗膜を溶解させるのではなく軟化させる事で剥離する、新しいタイプの剥離剤です。
作業環境汚染がなく、安全衛生面の改善、作業生産性が飛躍的に向上します。

バイオハクリ RE

納まり図

工法の標準納まり断面図

工法の標準納まり断面図

ガードピンの標準納まり図

ガードピンの標準納まり図
